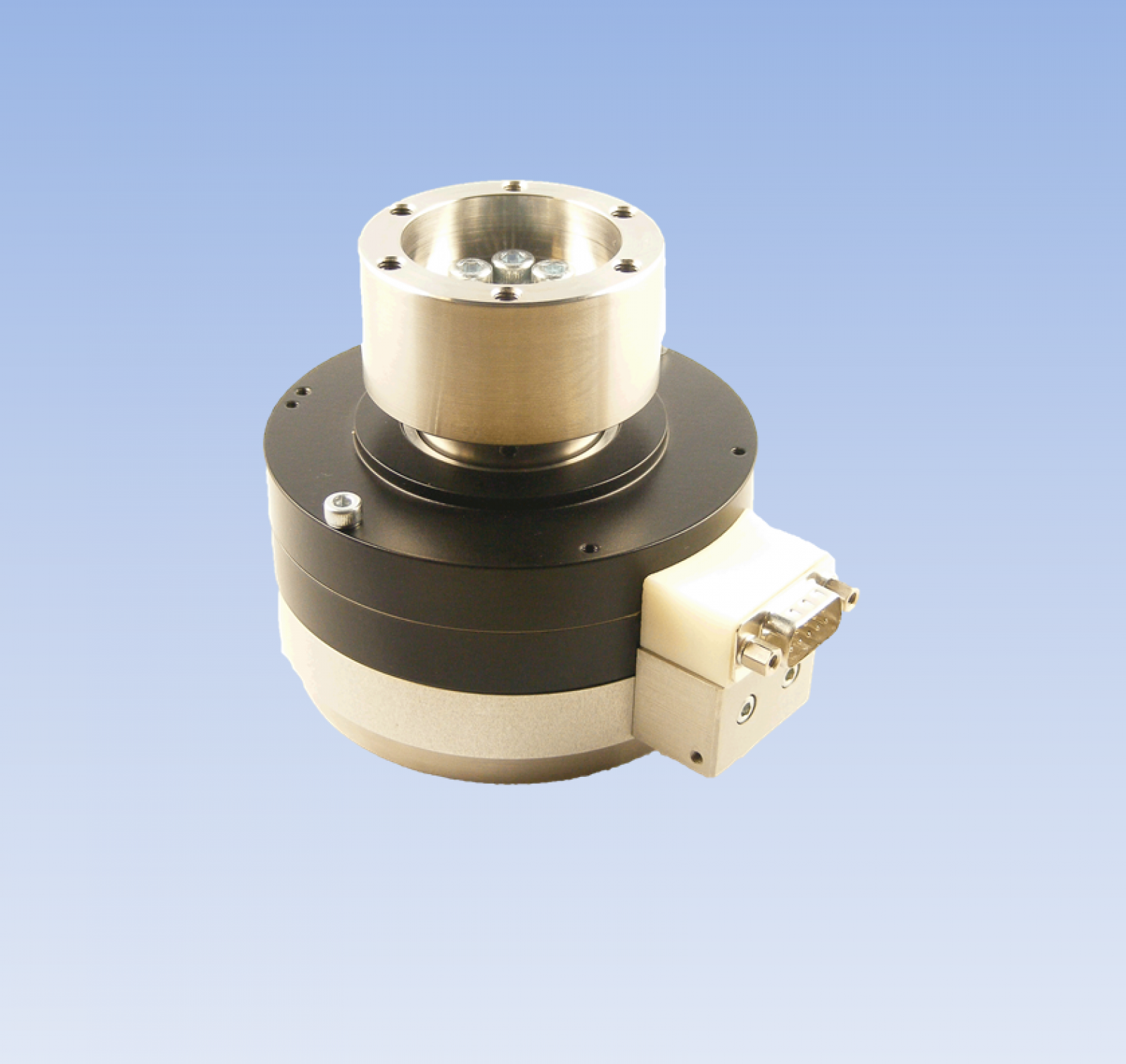

Capteur de Couple Automobile C506

C506

Codeur incrémental
Robustesse
Vitesse de rotation 100 tr/min

ETENDUE DE MESURE : 50 Nm

Les capteurs de couple de la série C506, sont déstinés à la mesure des "couples volant".
Ils permettent de mesurer le couple appliqué sur la colonne de direction des véhicules.

Télécharger le PDF

Jauges de contrainte
Couple dynamique
Sortie prise
Différentes sorties possibles

Déséquilibre initial (%Em) : + / - 2 %EM
Erreur d'hystérésis (%EM) : < + / - 0.2 %EM
Erreur de linéarité (%EM) : < + / - 0.2 %EM
Matériau : Acier inoxydable
Surcharge admissible (%EM) : 150 %EM
Tension d'alimentation (V) : 12 à 24 V

Câblage capteur :

Sortie prise SUB D 9 mâle

9	+ Alimentation
8	- Alimentation
6	+ Mesure
7	- Mesure

Câblage codeur Incrémental :

1	- Alimentation
2	+ Alimentation
3	A
4	B
5	0

Jauges Hautes impédance

Longueur de câble supplémentaire sur demande

Puce TEDS - Identification capteur / Auto-Calibrage de l'électronique

Autres étendues de mesure et autres encombrements sur demande
