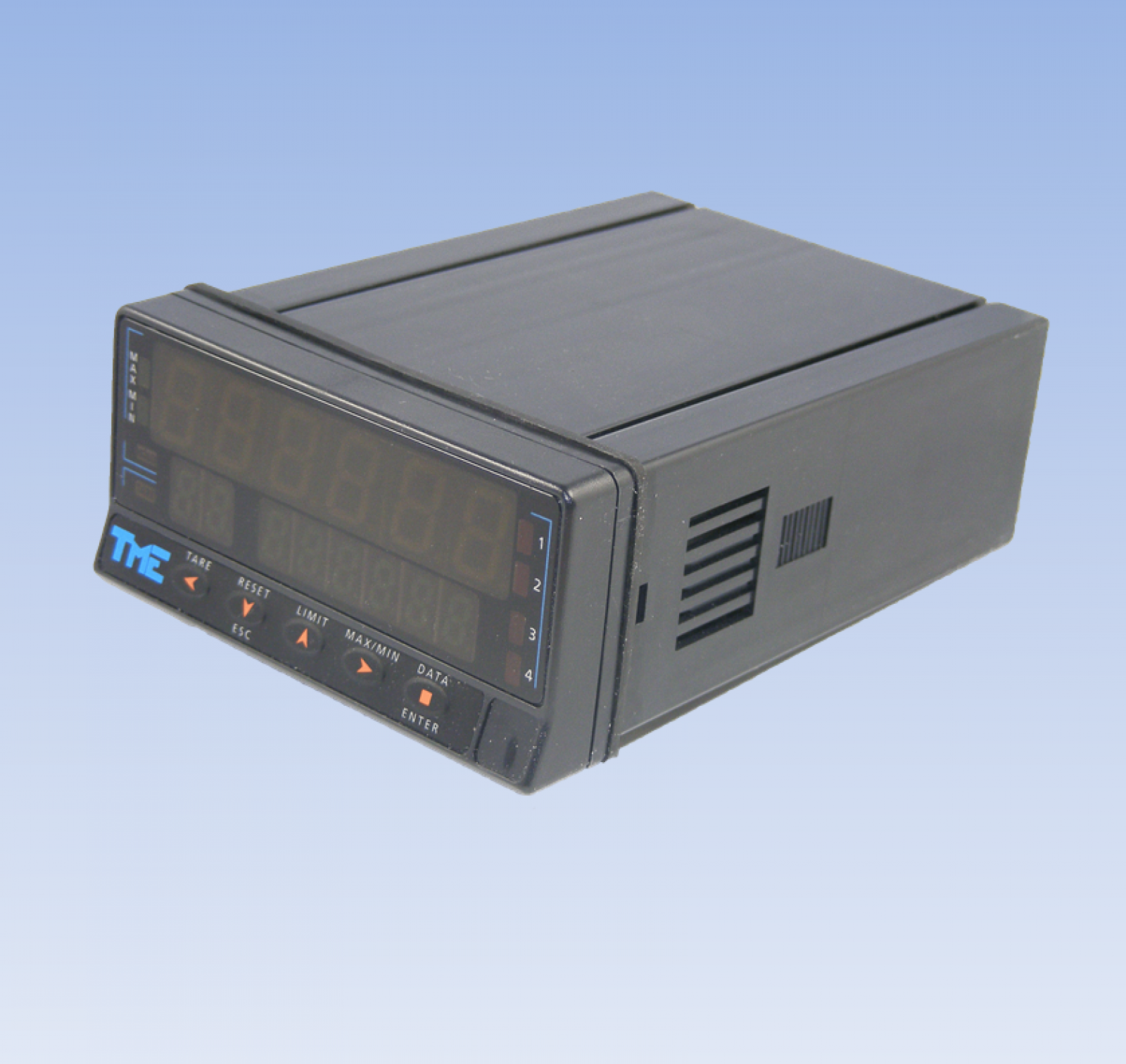

Conditionneur Afficheur TG 3000

TG3000

INDICATEUR

Capteur à jauges de contrainte /

Entrées Process /

Potentiomètres / Température

Le TG3000 a été conçu pour répondre à une gamme large d’applications. Le TG3000 accepte une grande variété de signaux d'entrée: capteur à jauges de contrainte (mV/V, mV), Process (mA, V), Potentiomètres et température (thermocouple J,K,T,R,S,E ou PT100).

Il dispose d'un totalisateur/intégrateur de 8 digits qui permet d'accumuler des quantités en mode totalisateur + compteur de lots ou d'intégrer la mesure en utilisant une base de temps pour lecture de consommation horaire, journalière, etc.

Le TG3000-MP ajoute la possibilité de programmer jusqu'à 8 différentes configurations complètes qui permettent l'utilisation de 8 capteurs avec différents calibrages.

Télécharger le PDF

Différentes sorties possibles

Affichage : +/- 99 999 points LED rouge (Hauteur 14mm)
Alimentation (V) : 115 à 230 V ac
Bande passante : 18 Hz
Consommation : 10 W maximum
Dimensions : 1/8 DIN 96x48x120
Entrées analogiques : Tension : +/- 1Vdc, 10Vdc / Courant : 1mA, +/-20mA / Jauges de contraintes : +/- 15,30, 60,300 mV
Fonctions : Linéarisation 30 segments / Tare frontale ou à distance / Lecture de maximum et minimum / 3 modes de tare
Poids (g) : 600 g
Raccordement électrique : Borniers à vis
Raffraichissement : affichage : 18 Hz
Température d'utilisation (°C) : - 10 à +60 °C

- Alimentation indicateur 11 à 30 Vdc ou 24/48 Vac
- 2 ou 4 seuils relais
- Port RS232C / RS485C Protocole ASCII, ISO1745 / MODBUS RTU
- Sortie Analogique 0-10V ou 4-20mA 20Hz

Option Mise en Boitier :

- Boitier L Transportable 240x180x100mm
- Connectique DIN
- Module d'alimentation
- Câble d'alimentation
