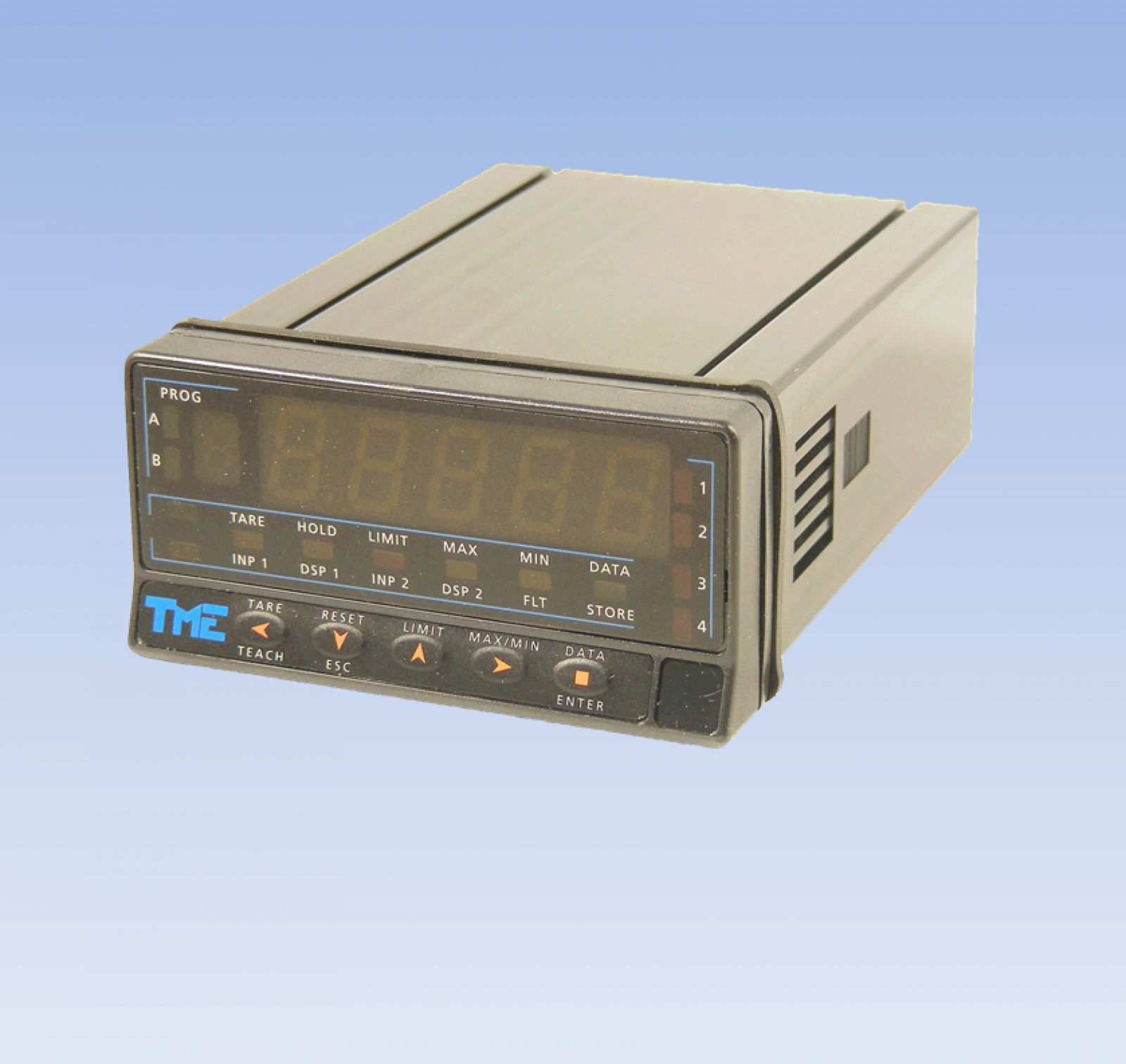

Conditionneur Afficheur TG 2000

TG2000

INDICATEUR DYNAMIQUE

Capteur à jauges de contrainte /

Entrées Process / Potentiomètres

Le TG2000 a été conçu pour répondre aux applications dynamiques. Le TG2000 accepte une grande variété de signaux d'entrée: capteur à jauges de contrainte (mV/V, mV), Process (mA, V), potentiomètres.

Télécharger le PDF

Différentes sorties possibles

Affichage : +/- 9 999 points LED
Alimentation (V) : 115 à 230 V ac
Bande passante : 555 Hz
Consommation : 10 W maximum
Dimensions : 1/8 DIN 96x48x120
Entrées analogiques : Tension : +/- 1Vdc, 5Vdc, 10Vdc / Courant : +/-20mA / Jauges de contraintes : +/- 15,60,120,300,500 mV
Excitation du pont de jauges : 2.2 Vd; 24Vdc @30mA / 10Vdc; 5Vdc @120mA
Fonctions : Linéarisation 30 segments / Tare frontale ou à distance / Lecture de maximum et minimum
Poids (g) : 600 g
Raccordement électrique : Borniers à vis
Raffraichissement : affichage : 10 Hz
Température d'utilisation (°C) : - 10 à +60 °C

- Alimentation indicateur 11 à 30 Vdc ou 24/48 Vac
- 2 ou 4 seuils relais
- Port RS232C / RS485C Protocole ASCII, ISO1745 / MODBUS RTU
- Sortie Analogique 0-10V ou 4-20mA 20Hz

Option Mise en Boitier :

- Boitier L Transportable 240x180x100mm
- Connectique DIN
- Module d'alimentation
- Câble d'alimentation
