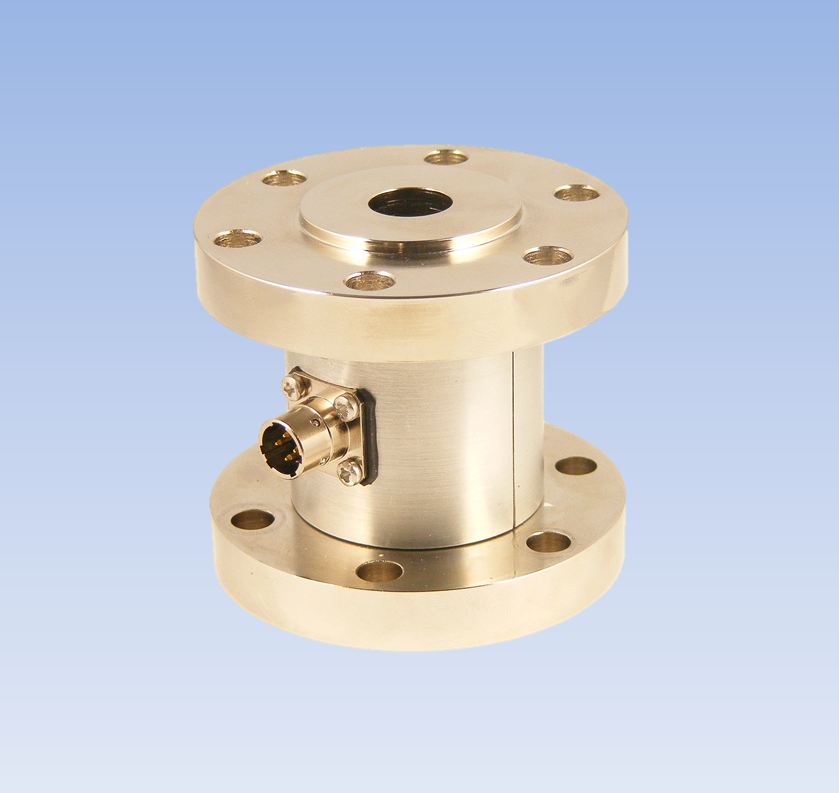

Capteur de Couple Statique C 220 F

C 220 F

EM de ± 20 à ± 2 000Nm
Possibilité d’EM jusqu'à 10 000Nm
Montage par flasques
Corps en acier à haute limite élastique

ETENDUES DE MESURES:20, 50, 100, 250, 500, 1000, 2000 Nm

Les capteurs de couple de la série C220F sont réalisés en acier à haute limite élastique. L’élément sensible est équipé de jauges de contraintes protégées contre l’humidité.

Dérive de sensibilité sur la plage compensée (%/°C) : +/- 0,02 %/°C
Dérive de zéro sur la plage compensée (%Em/°C) : +/- 0,015 %EM/°C
Déséquilibre initial (%Em) : +/- 2 %EM
Erreur d'hystérésis (%EM) : +/- 0,15 %EM
Erreur de linéarité (%EM) : 0,35 ¨%EM
Etendue de mesure (EM) (Nm) : +/- 20, 50, 100, 250, 500, 1000, 2000 Nm
Impédance d'entrée (Ohm) : 350 Ohms
Impédance de sortie (Ohm) : 350 Ohms
Isolement ( MOhm) : > 1000 MOhms sous 40 V
Matériau : Jusqu'à 2 000 Nm Corps : acier inoxydable Capot : alliage léger Au dessus Capot en acier HLE
Sensibilité E.M (mV/V) : 1,5 à 2 mV/V
Surcharge admissible (%EM) : 150 %EM
Température d'utilisation (°C) : -20 à +100 °C
Température de compensation (°C) : +10 à +70 °C
Tension d'alimentation (V) : 10 V

Etendue de mesure hors catalogue

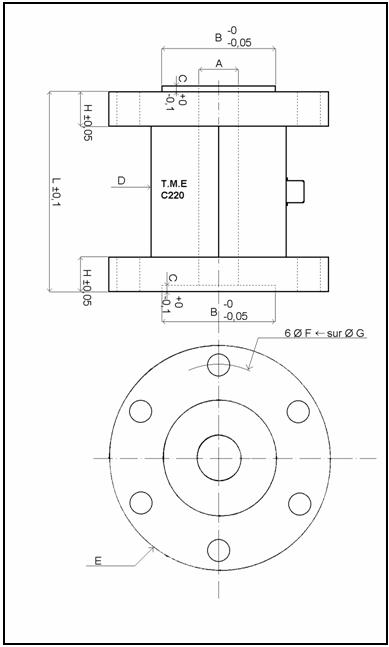

Encombrement à la demande

EM en Nm	20	50-100	250-500	1000-2000	5000-10000
A	10	15	15	30	50
B	40	40	50	60	70
C	2,5	2,5	2,5	2,5	2,5
D	48	48	60	70	82
E	78	78	98	118	148
F	8,1	8,1	10,1	12,1	16,5
G	64	64	80	95	115
H	12	12	12	20	25
L	70	70	90	110	140

Prise
1	+ Alimentation
3	- Alimentation
4	+ Mesure
2	- Mesure
